Когда вы садитесь на мягкий диван, пружины и набивка внутри поглощают воздействие силы тяжести вашего тела, предотвращая прямое "падение" на твердую поверхность. Это классический пример физической амортизации. Широко говоря, амортизация - это процесс или средство замедления ударов, поглощения энергии и уменьшения повреждений или давления. Это может происходить в различных физических, психологических или системных сценариях, выполняя как "защитную", так и "регулирующую" функции.
Концепция амортизации в пневматическом цилиндре
В случае пневматических цилиндров амортизация в первую очередь применяется к поршню. Когда поршень достигает конца хода, вся кинетическая энергия рассеивается, эффективно замедляя поршень до нулевой скорости. Это минимизирует ударную силу при контакте с заглушкой цилиндра, уменьшая износ и сохраняя точность.
Если амортизация недостаточна, поршень столкнется с заглушкой цилиндра с большой силой, что напрямую негативно скажется на сроке службы пневматического цилиндра и его механических компонентах. Если амортизация чрезмерна, поршень будет требовать больше времени для достижения другого конца, что неизбежно снижает операционную эффективность машины.
Идеальная амортизация пневматического цилиндра происходит, когда поршень достигает конца своего хода, и вся кинетическая энергия рассеивается, замедляя поршень до нулевой скорости. Любой контакт между поршнем и заглушкой становится незначительным, что гарантирует, что поршень не отскочит от заглушки. Этот тип амортизации минимизирует шум, создаваемый при контакте с заглушкой, и обеспечивает минимальное время замедления. Правильная амортизация пневматического цилиндра улучшает рабочую среду и повышает производительность машины в приложениях с высокой скоростью цикла.
Преимущества амортизации в пневматическом цилиндре
✅ Снижает механическое воздействие
Амортизация эффективно снижает ударную силу, когда поршень достигает конца хода, предотвращая явление "ударов о заглушку цилиндра" и уменьшая износ оборудования.
✅ Увеличивает срок службы оборудования
Снижая ударные силы на конце хода, амортизация пневматического цилиндра значительно снижает частоту износа цилиндров и монтажных конструкций, увеличивая общий срок службы оборудования.
✅ Улучшает стабильность работы
Амортизация обеспечивает плавное замедление поршня, предотвращая механические вибрации и помогая оборудованию работать стабильно при высокоскоростных или частых операциях.
✅ Снижает уровень шума
Снижая скорость удара на конце хода поршня, амортизация пневматического цилиндра значительно снижает уровень шума во время работы, улучшая рабочую среду.
✅ Повышает эксплуатационную безопасность
Механизм амортизации помогает предотвратить повреждения оборудования или травмы персонала, вызванные внезапными ударами, особенно в оборудовании с высокой скоростью.
✅ Поддерживает высокоскоростные операции
Для автоматических систем, требующих высокой скорости цикла, амортизация обеспечивает отличную точность позиционирования и надежность, даже при высокоскоростных операциях.
✅ Адаптируется к различным изменениям нагрузки
Особенно с регулируемыми цилиндрами с амортизацией, сила амортизации может быть гибко настроена для различных рабочих условий.
✅ Снижает расходы на обслуживание
С уменьшением износа оборудования уменьшается частота обслуживания и стоимость замены компонентов, что улучшает общую экономическую эффективность системы.
Амортизация пневматического цилиндра также создает более тихую рабочую среду для операторов и улучшает общее время цикла работы. Сокращение времени цикла увеличивает производительность конечных пользователей, обеспечивая конкурентное преимущество для OEM.
Достижение идеальной амортизации
Для достижения идеальной амортизации пневматического цилиндра необходимо сосредоточиться на правильном проектировании, настройке и выборе. Цель состоит в том, чтобы плавно и тихо замедлить поршень в конце хода, минимизируя удары и износ. Вот основные элементы и методы достижения идеальной амортизации:
◆ Выбор правильного типа цилиндра с амортизацией
Цилиндры с встроенной амортизацией: Обычно доступны в фиксированной и регулируемой версиях амортизации, которые можно выбрать в зависимости от требований нагрузки и скорости.
Внешние устройства амортизации: Гидравлические амортизаторы идеально подходят для условий с высокой скоростью или большой нагрузкой.
◆ Использование регулируемых структур амортизации
Регулируемые цилиндры с амортизацией позволяют контролировать скорость выхлопа с помощью винтов или клапанов для регулирования интенсивности замедления в конце хода. Операторы могут гибко настроить это в зависимости от нагрузки и скорости, чтобы достичь наилучшего эффекта амортизации.
◆ Точное вычисление расстояния амортизации и давления
Длина амортизации должна быть разумно спроектирована в зависимости от скорости цилиндра, массы нагрузки и длины хода, чтобы обеспечить достаточную длину для замедления.
Давление в камере амортизации должно поддерживаться в разумных пределах, чтобы избежать "жестких ударов" из-за чрезмерного давления или "ударов" при слишком низком давлении.
◆ Тестирование и точная настройка
После установки необходимо провести пробный запуск, чтобы постоянно регулировать систему амортизации, наблюдая, насколько плавным является процесс замедления, и проверяя наличие металлических ударов или вибраций. Особое внимание следует уделить регулировке открытия клапана амортизации до тех пор, пока не будет достигнут "плавный останов".
◆ Правильное сочетание нагрузки и скорости
Высокоскоростные операции требуют эффективной амортизации. Если нагрузка слишком велика без должной амортизации, это может привести к повреждению от ударов.
Крайне важно сочетать усилие цилиндра, скорость и способность амортизации на этапе проектирования, чтобы избежать недостаточной работы амортизации.
Как быстрее и проще достичь идеальной амортизации

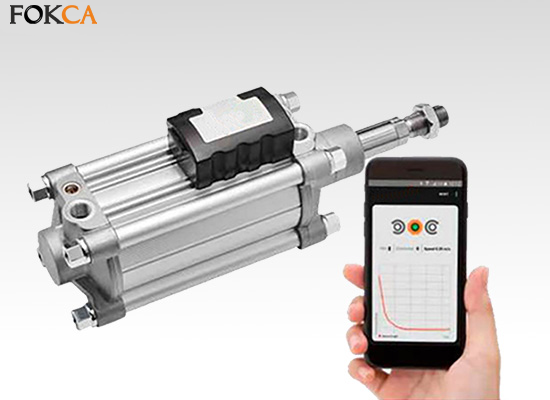

Для того, чтобы сделать настройку амортизации пневматического цилиндра быстрее, проще и точнее, можно использовать такие инструменты, как инструмент для настройки амортизации AVENTICS. Всего за несколько простых шагов вы можете убедиться, что амортизация вашего пневматического цилиндра установлена на правильный уровень.
Для использования CAT просто прикрепите датчик к пневматическому цилиндру и включите его. Затем вы увидите все функции на большом LED-дисплее и сможете произвести соответствующие настройки. Дополнительное приложение AVENTICS (доступно для Android/iOS) также может предоставить графические данные о скорости поршня и характеристиках амортизации. Когда амортизация будет идеальной, вы получите зеленый свет. Дисплей будет показывать светофор, изменяясь от красного к желтому, а затем к зеленому по мере коррекции.
Индикаторы идеальной работы амортизации:
Если вы хотите узнать, достиг ли ваш пневматический цилиндр идеальной амортизации, можно судить по следующим признакам:
Минимальные вибрации и шум в конце хода поршня;
Точные точки остановки с постоянным повторяющимся позиционированием;
Нет отскока от заглушки цилиндра;
Регулировка амортизации, учитывающая различные операционные условия.
Наша компания может предоставить индивидуальные и стандартные цилиндры различных стилей и диапазонов. Если у вас есть вопросы или вы хотите узнать больше информации, пожалуйста, посетите: www.fokcatec.com.
